QC11Y-12X2500液压闸式剪板机如何连接自动送料机？

　　QC11Y-12X2500液压闸式剪板机如何连接自动送料机？



　　自动送料机可配合QC11Y-12X2500液压闸式剪板机使用，用于卷材的下料。闸式剪板机的自动送料机构,包括托料工作台,所述托料工作台通过支撑结构安装在剪板机的刀架体后侧,所述托料工作台下方设有电机,托料工作台上设有传动轮,所述传动轮与电机相连,所述托料工作台上面设有滑动滚轮.自动送料机构安装在刀架体的后侧形成后托式自动送料机构,从剪板机后端进行送料,通过传送带和滑动滚轮实现自动送料,可实现大板料的自动剪切送料,运动阻力小,磨损小,提高了剪切效率,降低了成本.

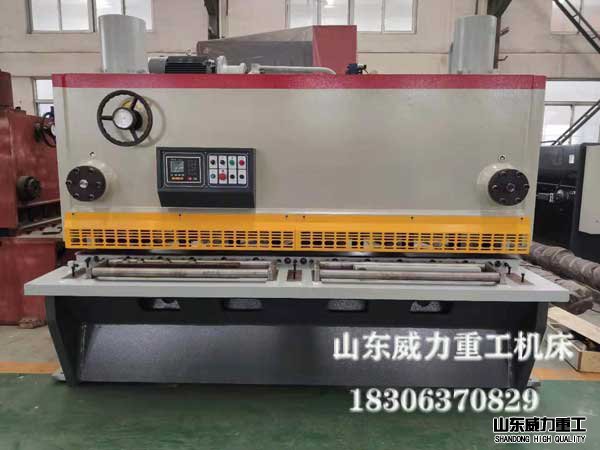

QC11Y-12X2500闸式剪板机

　　自动送料机搭配QC11Y-12X2500液压闸式剪板机时的操作流程如下：



　　电源接通后，点击触摸屏上的手动键，然后寸进寸退控制自动送料机，使材料前进或者后退，到达剪板机指定位置后，此时剪板机处于上死点，即(X0处于闭合状态)，按触摸屏上手动剪(或者外部按纽，与PLC上X1连接)，剪去毛刺，之后剪板机回到上死点((X0处于闭合状态)；手动状况下，按启动，实现一次行程送料，之后点自动键(触摸屏)，然后按启动按纽，此时剪板机剪料，并保持一段时间(现场调整)，保証剪板时间充足，之后剪板机返回上死点，NC送料机开始送料，送料后延时一段时间(现场调整)并开始剪板,并循环…
