液压剪板机进行钣金剪切的工作原理？

　　液压剪板机进行钣金剪切的工作原理？



　　液压剪板机是一种液压驱动的剪板机。它是借助于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。下面详细说下液压剪板机进行板材剪切的工作原理。

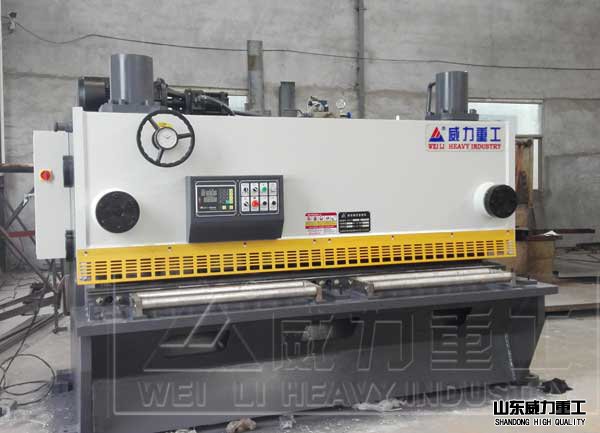

12x2500液压剪板机图片

　　当液压剪板机左端油缸上腔进油时活塞下降，而同时其下腔的油进入右端油缸的上腔使活塞下降，从而保证了刀架的平行移功。当串联油路中的油量增加或减少时，刀架的剪切角即此变。当剪切两铜板时，剪四角减少，既能保证板料不扭曲；且可缩短刀架的行程量，亦即可提高每分钟的行程次数。该种结构往往来采用氮蓄能器推动—个或两个回程缸来缩短问程时间，从而提高机器的生产率。

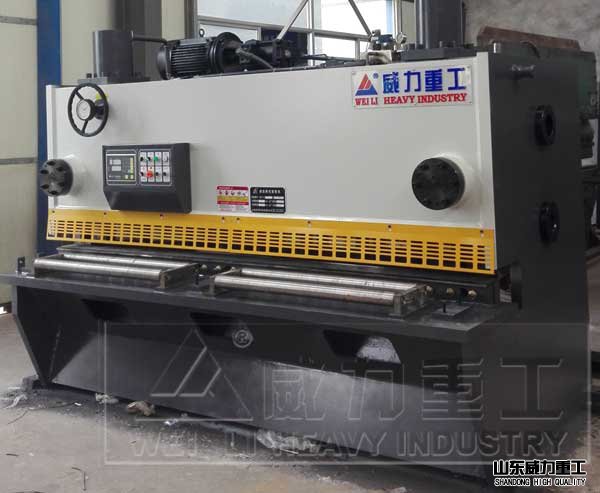

剪12个厚液压闸式剪板机

　　液压剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。剪板机的上刀片固定在刀架上，下刀片固定在工作台上。工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。后挡料用于板料定位，位置由电机进行调节。压料缸用于压紧板料，以防止板料在剪切时移动。护栏是安全装置，以防止发生工伤事故。回程一般靠氮气，速度快，冲击小。
