QC11Y-8X2500液压剪板机液压原理图介绍
文章出处：山东威力重工 人气： 发表时间：2018-07-21 09:12

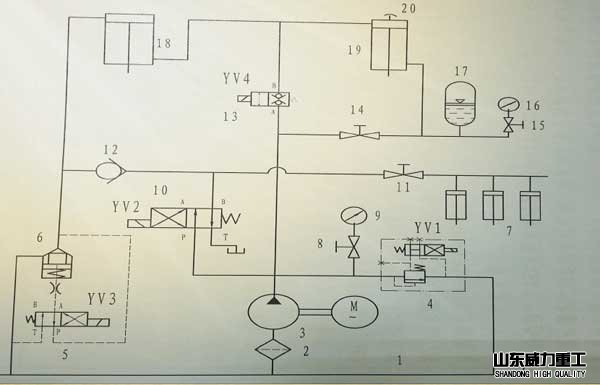

QC11Y-8X2500液压剪板机液压原理图介绍
QC11Y-8X2500是一种8x2500液压闸式剪板机，采用框架结构全钢焊接；四角八面直角导轨、精度高，刚性好，并采用液压预紧。液压系统采用二通插装集成阀；整个系统采用；并可配置行程数显、光电保护装置及移动工作台（方便更换模具），闸式剪板机具有上滑块及下液压垫的双动功能，工作压力行程可在规定范围内按工艺要求调节，操作简便采用按钮集中控制。

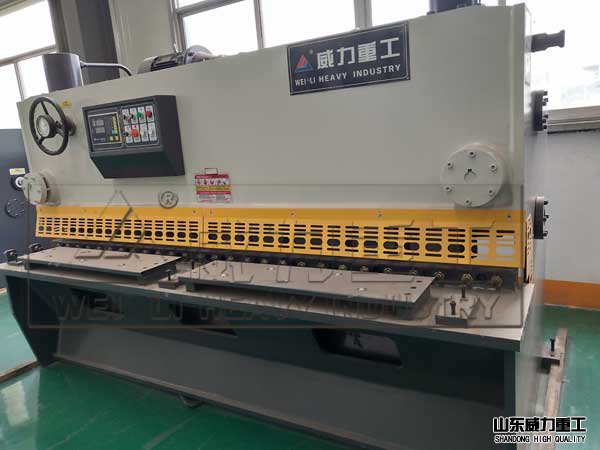

QC11Y-8X2500液压闸式剪板机
QC11Y-8X2500液压剪板机的工作原理：当机器左端油缸上腔进油时活塞下降，而同时其下腔的油进入右端油缸的上腔使活塞下降，从而保证了刀架的平行移功。当串联油路中的油量增加或减少时，刀架的剪切角即此变。当剪切两铜板时，剪四角减少，既能保证板料不扭曲；且可缩短刀架的行程量，亦即可提高每分钟的行程次数。该种结构往往来采用氮蓄能器推动—个或两个回程缸来缩短问程时间，从而提高机器的生产率。
QC11Y-8X2500液压剪板机的“剪刀口”是通过液压缸的伸缩控制开闭的，液压缸是通过油泵提供的油压作用在起活塞截面上，从而产生一个F=PxS（力=压强x受力面积）的力，这个力通过“剪刀口”作用在需要剪裁的板材上，当剪裁力大于板材的抗剪强度后，板材则会被剪断。
