QC12Y/4-3200液压剪板机

QC12Y/4-3200液压剪板机 QC12Y/4-3200液压剪板机是能剪4个厚，大剪切宽度为3.2米的液压摆式剪板机，机身采用钢板焊接结构，可长久使用不变形，它能剪切多种厚度的钢板材料，是一种用









产品简介

----------------------------------------------------------------------

　　QC12Y/4-3200液压剪板机
4x3200液压摆式剪板机
　　QC12Y/4-3200液压剪板机是能剪4个厚，很大剪切宽度为3.2米的液压摆式剪板机，机身采用钢板焊接结构，可长久使用不变形，它能剪切多种厚度的钢板材料，是一种用途非常广的剪板设备。QC12Y/4-3200液压剪板机机器的结构详情如下：

　　1．机架

　　机架采用整体焊接的框形结构，由左右立柱、工作台、面板、油箱、下横梁等焊接组合而成，其结构稳固，刚性强。两油缸固定于左右立柱上，工作台面设有辅助刀座，便于下刀架作微量调节，工作台台面设有送料滚球，操作轻便。

　　2．刀架

　　刀架为箱式整体焊接结构具有良好的刚性，它以安装于左右立柱上纠偏心套为支点，在左右油缸及氮气缸的驱动下作往复摆动而完成剪切工作行程。上刀架的刀片垂直支承面加工一弧形曲线，以保证剪切过程中上下刀片间间隙的一致性。

　　3．液压系统

　　系统结构为集成阀块式，所用泵阀采用国内知名品牌产品。整个系统结构简单，调整维护方便，性能可靠。

　　4．压料装置

　　压料装置由安装于面板底面的一组压料油缸组成，压料力与板厚成正比，能很好的保证板料剪切精度。

　　5．刀口间隙调整装置

　　转动间隙手柄，通过同步轴和两对扇形齿轮带动左右偏心套转动，使刀架作前后微量运动。从而改变上下刀片间间隙，结构简单，操作迅速便捷。

　　6．后挡料装置

　　机器的后挡料装置置于上刀架下部，随上刀架作上下拉动，后挡料的调节由电动驱动，经齿轮减速后由丝杠传动，挡料尺寸可选配E10数显装置控制。

　　7．电气系统

　　电气系统中主要电气元件均采用西门子公司产品。品质优异的元件，精心的设计，保证了机器具有极高的可靠性和寿命


　　1．型号：QC12Y-4×3200液压摆式剪板机

　　2．品牌：“威力重工”

　　1．可剪很大板厚4mm

　　2．可剪很大板宽3200mm

　　3．板材抗拉强度450N/mm2

　　4．剪切角1030′

　　5．剪切次数18min-1

　　6．后挡料很大距离20-600mm

　　7．刀片长度3300mm

　　8．主电动机功率5.5KW

　　9．齿轮泵NT3-G25F

　　10．刀片材质9CrSi

　　11．外形尺寸长3840，宽1675，高1600
　　QC12Y/4-3200液压剪板机主要性能特点：

　　★整机全钢板焊接结构，振动、时效处理消除内应力，有很好的刚性与稳定性。

　　★采用高的液压系统，液压传动，氮气缸回程，性能稳定可靠，操作方便，外形美观大方。

　　★设有前托料和后挡料，前托料采用标尺计数，后挡料采用计数器显示数值，精度高，定位准确。

　　★刃刀间隙用刻度盘调整，直观、迅速、准确、方便；

　　★设有剪切计数功能，方便剪板计数。

　　★设有灯光照明功能，方便剪切时的对线。

　　★采用栅栏式保护装置，确保人身安全。

　
3.2米液压摆式剪板机4x3200液压摆式剪板机

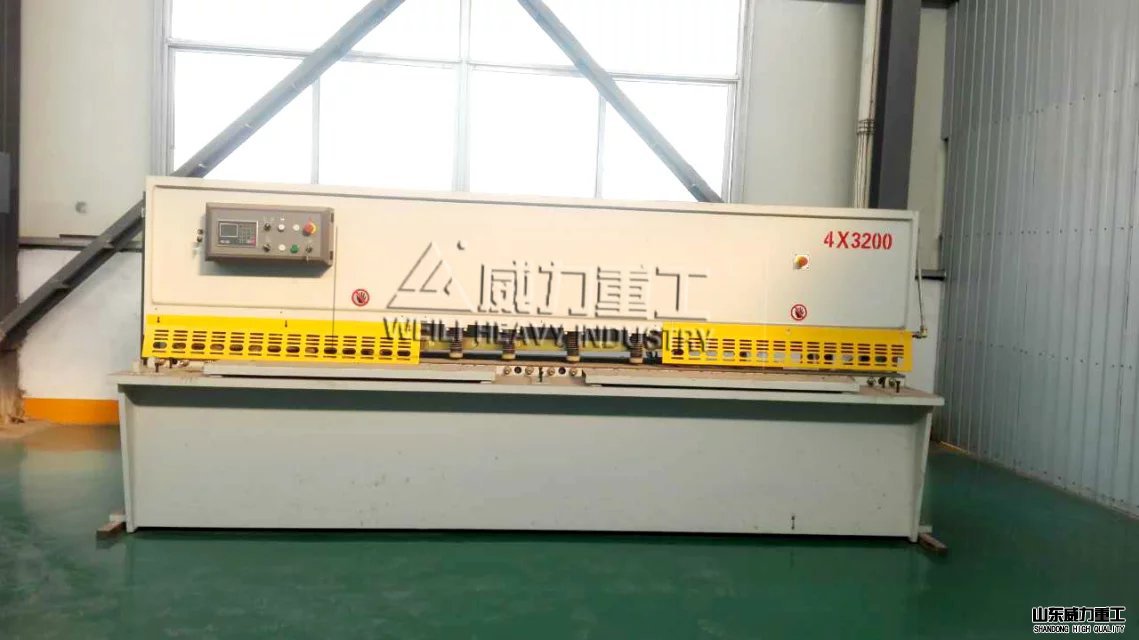

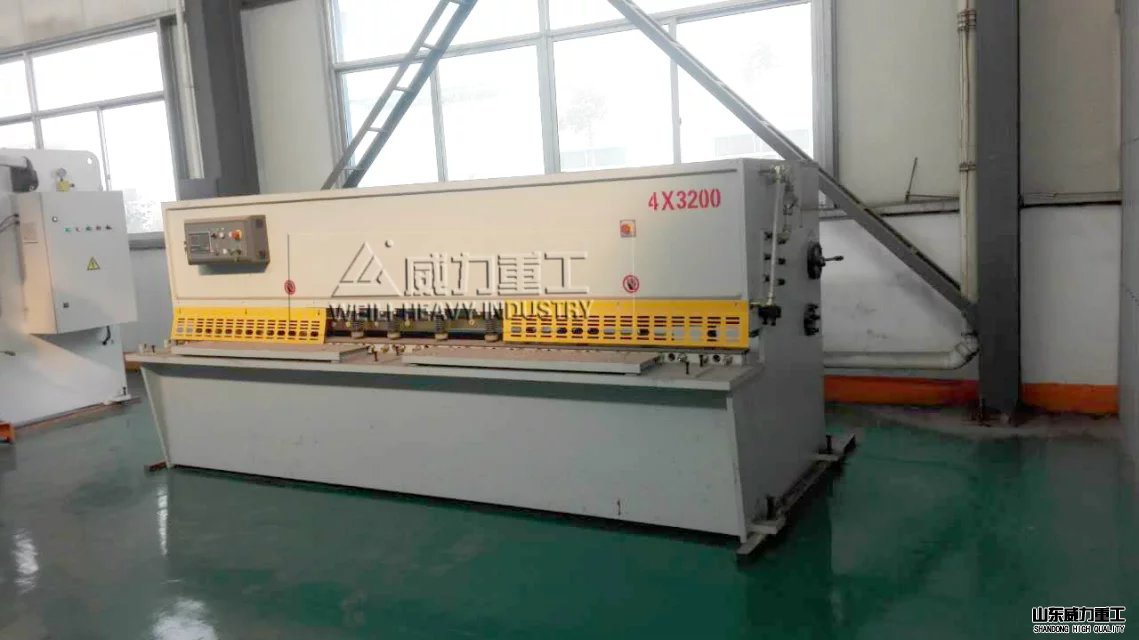

QC12Y/4-3200液压摆式剪板机车间实物图

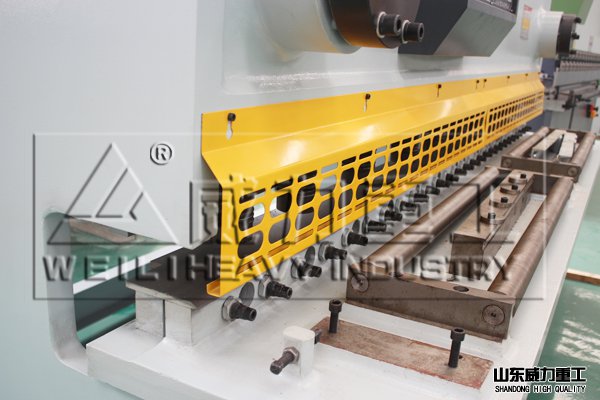

安全栅栏
安全栅栏

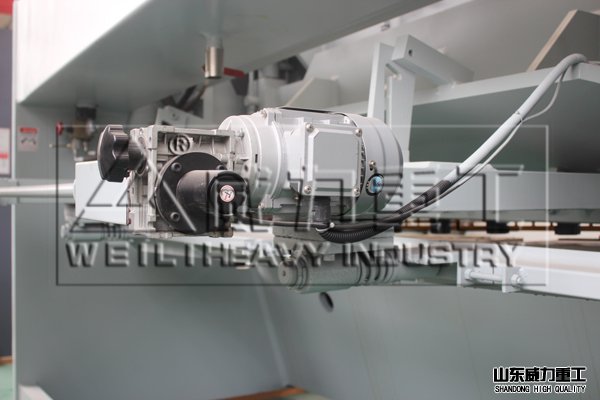

后挡料减速机
后挡料减速机
电气系统
电气箱
