QC11Y-16X4000闸式剪板机刀架连接方式？

　　QC11Y-16X4000闸式剪板机刀架连接方式？



　　QC11Y-16X4000闸式剪板机上刀架与液压缸的连接方式有两种：一种是吊杆螺栓加碟形弹簧式连接机构，另一种是固定中心连接板式连接机构。液压闸式剪板机这两种连接方式的结构特点：

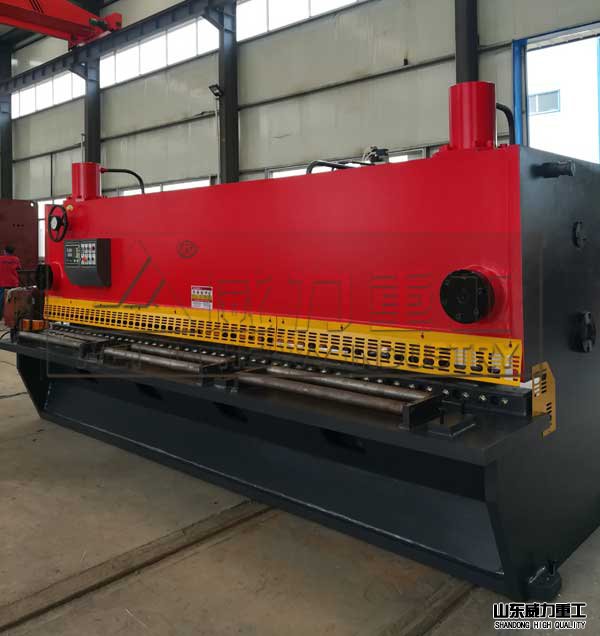

16x4000液压闸式剪板机

　　吊杆螺栓加碟形弹簧式连接机构由上下销轴、左右吊杆螺栓、螺母和碟形弹簧组成；上销轴装在液压缸活塞杆的销轴孔中；下销轴装在上刀架的销轴孔中；左右吊杆螺栓上下端分别穿过上下销轴两端对应的通孔，通过螺母和碟形弹簧固定。



　　QC11Y-16X4000闸式剪板机的这种连接结构由于左右吊杆螺栓位于上下销轴之间部分直径小于上下销轴两端对应的通孔直径，当液压压缸活塞杆下行实施剪切时，上销轴可以沿左右吊杆螺栓向下滑动，直至液压缸活塞杆端部与上刀架完全解除，故能够满足剪切刀直接传递的要求。



　　固体中心距连接板式连接机构由上下销轴、左右固定中心距连接板和弹性档圈组成；上销轴装在液压缸活塞杆的销轴孔中；下销轴装在上刀架的销轴孔中；左右固定中心距连接板的上下孔分别装在上下销轴两端，通过弹性档圈轴向定位。



　　这种连接机构由于左右连接板中心距相等，上下销轴始终保持平行，调整刀片简写时能够实现销轴在销轴孔中顺利滑动，故能够满足刀片间隙调整的要求。
