QC12Y液压剪板机开关详细介绍

　　QC12Y液压剪板机开关详细介绍

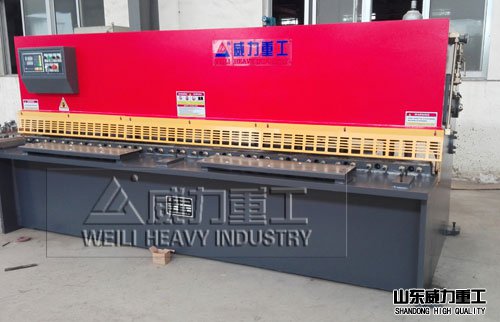

　　关于QC12Y液压剪板机操作，尽管有说明书，但是很多朋友还是会操作错误，为了标明各个按钮开关的作用，避免误操作，滕州剪板机厂家山东威力重工为大家详细介绍使用液压剪板机剪切板材的整个启动过程。

　　用钥匙开启液压剪板机电气箱，扳动断路器手柄“闭合”位置，剪板机电源接通。此时，开启液压剪板机钥匙按钮SA1（控制锁），接通控制电路电源。指示灯HL2（电源指示）亮，表示电源已接通。

　　按动液压剪板机按钮开关SB3或SB4（挡料+，挡料-），使后挡料开距增大或减小到要求尺寸。后档料开距的具体尺寸，由按钮站左下方的计数器显示。液压剪板机后挡料开距的最大、最小尺寸处装有行程开关（SQ4、SQ5）限制挡料的最大开距为500mm，最小开距为20mm。

　　按动液压剪板机按钮开关SB2（主电机启动），油泵电机启动，按钮开关SB2本身具有指示灯，指示油泵电机处于工作状态。

　　转动液压剪板机旋转开关SA3（单次、连续），选择剪切规范。转动SA3至单次位置时为“一次行程”，转动SA3至连续位置时为“连续行程”。SA3在单次位置时，脚踏一下脚踏开关SA5，液压剪板机的上刀架向下剪切，松开SA5上刀架停止向下，并立即升至上死点。再次剪切必须再次踏下SA5，必须注意板料未被全部剪断时，不能松开液压剪板机脚踏开关，以防板料剪坏。

　　转动液压剪板机旋转按钮SA4（0****1）于“1”的位置，便可以进行剪切计数，“0”位时不计数。液压剪板机剪切次数数值，可由计数继电器设定（按下计数继电器的复位按钮，推开数码窗，转动各位数码轮至需求值，重新合上数码窗，便完成设定）。当剪切次数达到整定值时，液压剪板机便停止工作，除非按一下复位按钮，液压剪板机才可按原设定数值剪切。液压剪板机处于“单次”和“连续”行程位置时，都可进行计数剪切。但必须注意，处于“连续”行程位置时，按一下复位按钮，液压剪板机马上会按原有整定数值剪切（不需踏脚踏开关），所以如不需剪切时，在复位前应先将SA3转动至“单次”行程位置。

　　操作人员离开液压剪板机时，别忘了锁上SA1钥匙开关和电气箱连锁机构，确保安全。液压剪板机必须可靠接地。
