QC11Y-16X4000液压剪板机主要组成部分？

文章出处：山东威力重工人气：发表时间：2021-07-15 16:02

　　QC11Y-16X4000液压剪板机是一种能剪16个厚以下板材且最大板宽不超过4米的钣金剪切设备，特别对精度要求比较高的加工有独到之处，是剪板机中比较理想的产品。下面对QC11Y-16X4000液压剪板机主要组成部分做简要介绍。

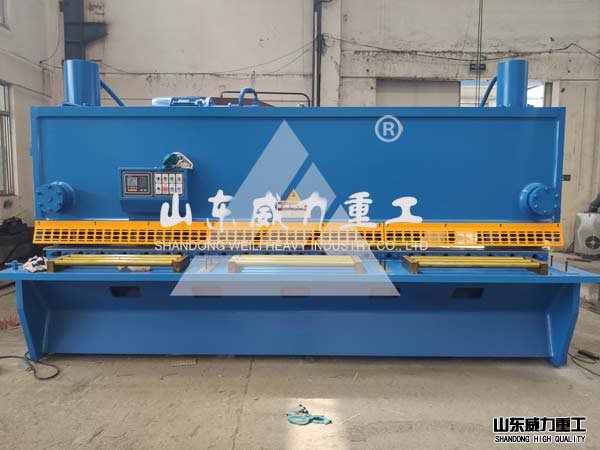

16x4000液压剪板机图片

　　1、机架：由钢板焊接的框形结构，焊后经振动时效处理，具有良好的刚性和稳定性；两油缸安装固定在机架的两侧顶端，驱动上刀架上下往复运动；工作台面上设有辅助刀座，便于下刀片作微量调整；工作台面板上装有送料钢球，便于板料的推进。

　　上刀架的导向为滚动导轨，安装在前支承轴上的蝶形弹簧，经预压使滚动导轨的间隙得以消除，从而达到无间隙运行，机床精度得以保证和提高。

　　2、刃口间隙调整装置

　　装在刀架后上方的支承辊为偏心轴，经电机—减速机驱动偏心轴旋转，使刀架向前或向后摆动，从而达到上下刀片间隙的调整。

　　在减速机上装有刻度盘，该刻度盘上的数值为被剪板料的厚度，用户可按板厚在刻度盘直接读取。

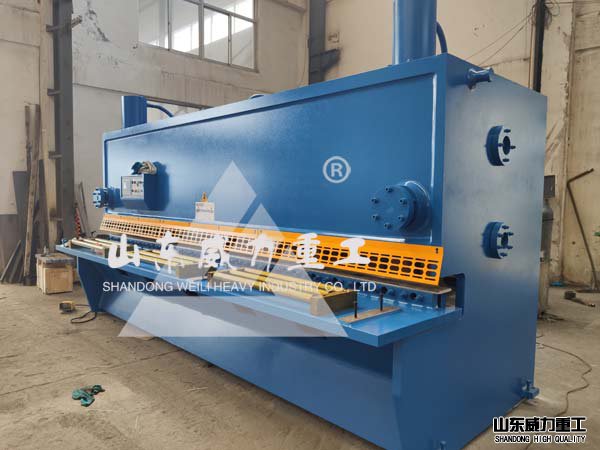

QC11Y-16X4000闸式剪板机

　　3、压料装置

　　由安装在机架前横梁上的一组压料油缸组成，压料油缸进入压力油后，压料头在克服弹簧的拉力后下压，压紧板料，在剪切完成后，借助于弹簧拉力复位。压料力的大小随被剪板料的厚度而增减。

　　4、前、后挡料

　　前挡料：装在工作台面上，用标尺指示数值，调节装在左右托架上的活动挡块达到所需的数值即可。

　　后挡料：装在上刀架的横板下方，随上刀架上下运动，后挡料的调节由电机、减速机驱动，在操作面板上按下调节按钮“＋”或“－”，即可达到后挡料板的前后位置的调节，后挡料的位置数值由装在机床前横梁左上方的数显器显示。

　　后挡料的调节范围为20～800，可在此范围内任意调节。

　　5、液压系统：液压系统有齿轮泵、阀组、液压辅件等组成。

　　系统有超压保护及压力调节回路、速度回路组成。

　　速度回路控制刀架的回程通过蓄能器提供动力。

　　整个系统结构合理、噪声低，运行顺畅，安全性能好。

　　6、电气部分：由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成，均有相应的断路器作电流短路保护；安全系数高，整体性能优良。
