　　25个厚液压剪板机刀架控制油管的连接如图所示，控制油管由φ12x3毫米气拔无缝钢管弯制而成，焊在控制油管按头上。液压剪板机连续工作时，刀架每分钟起落12次，每班使用6小时左右，控制油管发出很大的噪声，而且油管振动很剧烈。

刀架控制油管分析图

　　根据以上情况，我们估计25个厚液压剪板机工作时，控制油管在主油管振动的影响下产生共振，因此，我们进行了计算和测量。



　　首先，计算该控制油管的固有自振频率，考虑到该液压剪板机控制油管一端接在悬空的液控单向阀上，另一端则被螺母压紧固定在床身阀座上。我们将控制油管简化成一端铰支，一端固结的这样一个力学模型，其一、二阶固有频率wa1计wa2，经计算得wa1=45Hz，wa2=146Hz。

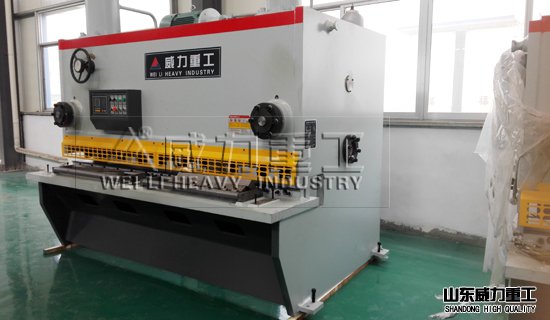

25个厚液压闸式剪板机

　　我们用测振仪对油管进行侧定，发现在25个厚液压剪板机连续工作时。由于油压的剧烈波动等因素的影响，主油管的振动频率为43Hz，它与控制油管的一阶固有频率相近。



　　根据以上分析计算，确定控制油管产生共振，故有很大的振动和噪声，并且液压剪板机工作频繁，因此，这种共振使控制抽管接头寿命大大缩短。
