液压剪板机两边受力不均如何调整？

　　液压剪板机两边受力不均如何调整？



　　剪板机剪切工件时的受力问题常用的液压剪板机某结构一般为闸式，两个并联的油缸位于刀架的下方，向下拉动刀架进行剪切，用齿轮.剪板机是根据尺寸要求对板材进行切断加工的剪切设备，在制造领域具有广泛应用。

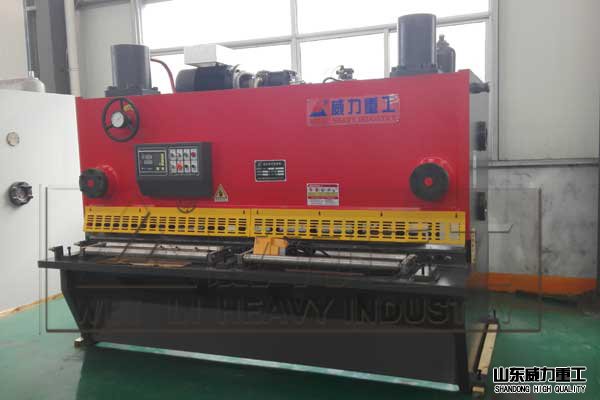

16x2500液压剪板机

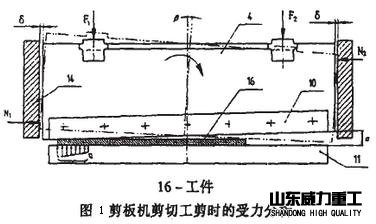

　　下图1所示，16为被剪工件，a为剪板机上刀片的倾斜角度，δ为上刀架4与上刀架导向板14之间的间隙。当剪板机上刀架4在液压缸的推力F1、F2的作用下，向下运动进行剪切时，由于上刀片有倾斜角度α，这就使上刀片的左边先接触到工件，并开始进行剪切,即产生剪切力q。

　　因为两个液压缸为“软同步”，故在力q的作用下，剪板机上刀架4发生倾斜，倾斜角度为β。β的大小与间隙δ有直接关系，δ越大，β角也越大。当β角大到一定程度时时，上刀架4有“卡死”的可能。



　　同时产生较大的侧向压力N1、N2。N1、N2又将导致剪板机上刀架4的侧面产生较大磨损。为避免上刀架4发生倾斜，应该严格控制或基本消除侧面的间隙δ。
