20x3200液压剪板机回程带料是什么原因？

文章出处：山东威力重工人气：发表时间：2018-07-28 14:01

　　20x3200液压剪板机回程带料轻则将留在工作台的板料带动后发出响声，重则将板料带弯后卡在压料油缸和刀架之间，很难将板料取出，还造成板料的损坏，面对这一严重的质量问题，剪板机厂家技术人员经过反复的研究实验发现剪板机回程带料与上刀片的内倾值δ有着直接的关系。

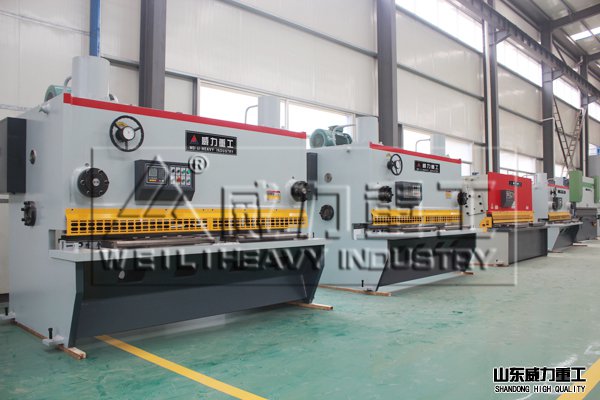

QC11Y-20X3200液压闸式剪板机

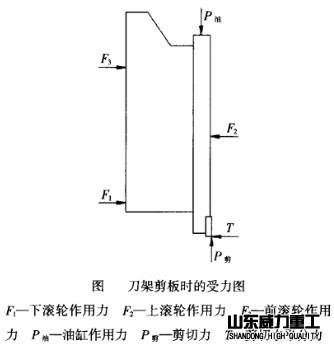

刀架剪板受力图

　　从上图中可以看出，20x3200液压剪板机剪切板料时，由于剪切水平分力T的存在，刀架在水平方向上就会向后弯曲变形∫1，同样也会使工作台在水平方向上向前弯曲变形∫2下支承滚轮在剪板时承受着大部分的剪切水平分力T，所以下支承轴在下滚轮作用力名的作用下发生变形∫1。

　　另外，剪板机的剪切水平分力T是集中的点力，还会使上刀口面发生局部变形∫4。剪切水平分力T使这些零件在水平方向上产生的总变形量，即刀目间隙的变化量=∫1+∫2+∫3+∫4。此时，剪板机的实际刀口间隙值为s+∫，就是表示留在工作台上的板料要超出下刀片的尺寸为s+∫，当剪切板料结束后，由于剪切水平分力T的消失，所有产生变形的零件都将恢复变形。

　　此时，剪板机的实际刀口间隙值为δ，小于刀口间隙的变化量∫，刀架回程时上刀片就与留在工作台上的板料发生干涉，上刀片的上边就会带动板料向上运动，产生回程带料现象。如果上刀片的内倾值占大于刀口间隙的变化量∫，刀架回程时上刀片的上边就不与板料干涉，上刀片的前面会推动板料向前移动，就不会产生回程带料现象。
